从零开始的 Python 速切大物实验🏃

读完这个教程，你将学会用 python 处理简单的数据并将其可视化。本教程的最终目的是解决大物实验中要求的一系列数据处理任务，因此不会讲 python 语法，是彻底的实用主义，适合从没有用过 python 的，或者只会一点的，或者想用 python 处理大物实验的人学习。

环境搭建 ¶

Visual Studio Code¶

工欲善其事，必先利其器。在写 python 之前，我们要有一个趁手的 IDE（集成开发环境）。就好像不安装记事本，就无法打开 .txt 文件一样，不安装 IDE，也就无法打开 .py 文件（这是 python 文件的格式）。我常用 Visual Studio Code，轻量化，主题丰富，界面好看，而且功能由用户决定，安装什么插件就有什么功能。

Visual Studio Code - Code Editing. Redefined

打开，Download，安装。

建议把 " 右键通过 Code 打开 "，" 添加到 PATH" 选项勾上，方便后续操作。

然后打开 VS code（简称），进入到如下界面，搜索 Chinese，安装 Chinese 简体中文语言包。

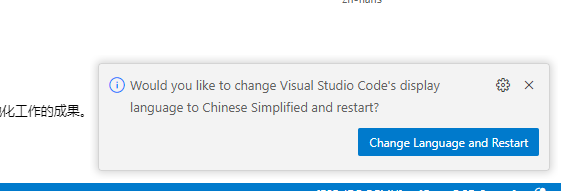

安装很快，随后就会弹出这样的界面：

选改变语言并重启。VScode 就是中文界面了。

然后同上面操作，安装 Python 插件。

注意哈，这个 Python 是让 VS code 能对 Python 文件有高亮，提示等功能而已，并不是安装了 python。

现在你可以在电脑盘里挑选一个没有空格和中文的路径新建文件夹，并右键通过 Code 打开。

在里面创建一个 xxx.py 文件。

编一个简单的程序：

Python
print("Hello, World!")

Python 本体 ¶

Tip

python 的安装方式有很多，我还是建议 Anaconda。

数据的导入 ¶

excel¶

在该文件夹下新建一个 xxx.xlsx，把你的报告上的数据输到表格里。下面是一个例子：

记住表格所处的行列位置：在上面的例子中是 23-28 行，1-11 行。

后续数据处理，将统一按照如下的格式输入数据：

pandas¶

Python
#将import语句放到文件的最前面
import pandas as pd

pandas 是一个 python 库，可以用它处理 excel 表格中的数据，将其提取到程序的变量中，还可以修改，添加 Excel 表格内容。介绍最基本的内容：读取表格。

import xxxx as yy 表示导入 xxxx 库，并将其简记为 yy。下文中出现的 pd.read_excel() 中的 pd 就是 pandas 自定义的缩写。

Python
io = "你的xlsx文件名字.xlsx"
data = pd.read_excel(io, sheet_name=0, header=22, index_col=0)
data_head = data.iloc[0:5, 0:10]
data_values = data_head.values

io 是字符串变量。其记录了表格的名字。

read_excel()是 pandas 的读取 excel 表格的函数。 sheet_name=0读取了第一个工作表，header=22表示行表头在第 23 行，index_col=0表示列表头在第 1 行。

.iloc[a:b, c:d]是对表进行截取。即截取了从行表头往下 a 到 b-1 行，和从列表头往右 c 到 d-1 列的区域。

.values将data_head中的表头去除，只保留数据。现在，data_values是一个 10×5 二维数组，其中data_values[0]是横坐标。

计算 ¶

一般来说，我们需要对导入的数组（数据）做一些运算处理，然后再做可视化图表。下面我举了一些在大物实验或者别的实验中常见的，可能会用上的计算方法。

简单的加减乘除对指次幂运算 ¶

一般的加减乘除对指次幂，直接符号运算即可，easy。

Python
    #在巨磁电阻效应实验中，需要进行的小计算
    #data即表格获取的数据
    data[0] = data[0] * 4 * 3.1415936 * 0.1 * 24   #单位：微特斯拉
    data[1] = 4 / data[1] #单位：千欧
    data[2] = 4 / data[2]

sympy 解方程组 ¶

Python
import sympy

效果跟卡西欧计算器的解方程组作用差不多，还有更花的玩法等你探索。

Python
#电路实验：三阶移向网络180°计算

R, Xc, Ui = sympy.symbols("R, Xc, Ui")
I1, I2, I3 = sympy.symbols("I1, I2, I3")
U0 = sympy.Symbol("U0")

eq1 = I1 * (R - sympy.I * Xc) + I2 * sympy.I * Xc - Ui
eq2 = I2 * (R - 2*sympy.I*Xc) + I1 * sympy.I * Xc + I3 * sympy.I * Xc
eq3 = I3 * (R - 2*sympy.I*Xc) + I2 * sympy.I * Xc
eq4 = U0 - I3 * (-sympy.I) * Xc

s = sympy.solve([eq1, eq2, eq3, eq4], [I1, I2, I3, U0])

print(s)

scipy 最小二乘法 ¶

Python
from scipy.stats import linregress

#data即表格获取的数据
slope, intercept, r_value, p_value, std_err = linregress(data[0].astype('float16'), data[3].astype('float16'))
print("斜率：", slope)
print("截距：", intercept)
print("相关系数：", r_value)
print("p值：", p_value)
print("标准误差：", std_err)
def myfunc(x):
    return slope*x+intercept
getmodel=list(map(myfunc,data[0])) #map()返回迭代器中参数运行函数后得到的迭代器
ax.plot(data[0],getmodel,color = "blue",label="$U_1 = $"+str(f'{1000*slope:.3f}')+r"$\times 10^{-3} I_0+$"+str(f'{intercept:.3f}'))
#最后这条语句涉及到 matplotlib可视化、嵌入公式、浮点数截取有效位，需要先import matplotlib。

数据可视化 ¶

有请真神—— matplotlib 与 numpy ！

先欣赏几个官网的例子

来自网站 Power spectral density (PSD) — Matplotlib 3.8.1 documentation 的设计：

Python
import matplotlib.pyplot as plt
import numpy as np

import matplotlib.mlab as mlab

# Fixing random state for reproducibility
<div markdown="1" style="margin-top: -30px; font-size: 0.75em; opacity: 0.7;">
:material-circle-edit-outline: 约 1138 个字 :fontawesome-solid-code: 534 行代码 :material-image-multiple-outline: 15 张图片 :material-clock-time-two-outline: 预计阅读时间 10 分钟
</div>
np.random.seed(19680801)

dt = 0.01
t = np.arange(0, 10, dt)
nse = np.random.randn(len(t))
r = np.exp(-t / 0.05)

cnse = np.convolve(nse, r) * dt
cnse = cnse[:len(t)]
s = 0.1 * np.sin(2 * np.pi * t) + cnse

fig, (ax0, ax1) = plt.subplots(2, 1, layout='constrained')
ax0.plot(t, s)
ax0.set_xlabel('Time (s)')
ax0.set_ylabel('Signal')
ax1.psd(s, 512, 1 / dt)

plt.show()

来自网站 Anatomy of a figure — Matplotlib 3.8.1 documentation 的设计：

Python
import matplotlib.pyplot as plt
import numpy as np

from matplotlib.patches import Circle
from matplotlib.patheffects import withStroke
from matplotlib.ticker import AutoMinorLocator, MultipleLocator

royal_blue = [0, 20/256, 82/256]


# make the figure

np.random.seed(19680801)

X = np.linspace(0.5, 3.5, 100)
Y1 = 3+np.cos(X)
Y2 = 1+np.cos(1+X/0.75)/2
Y3 = np.random.uniform(Y1, Y2, len(X))

fig = plt.figure(figsize=(7.5, 7.5))
ax = fig.add_axes([0.2, 0.17, 0.68, 0.7], aspect=1)

ax.xaxis.set_major_locator(MultipleLocator(1.000))
ax.xaxis.set_minor_locator(AutoMinorLocator(4))
ax.yaxis.set_major_locator(MultipleLocator(1.000))
ax.yaxis.set_minor_locator(AutoMinorLocator(4))
ax.xaxis.set_minor_formatter("{x:.2f}")

ax.set_xlim(0, 4)
ax.set_ylim(0, 4)

ax.tick_params(which='major', width=1.0, length=10, labelsize=14)
ax.tick_params(which='minor', width=1.0, length=5, labelsize=10,
               labelcolor='0.25')

ax.grid(linestyle="--", linewidth=0.5, color='.25', zorder=-10)

ax.plot(X, Y1, c='C0', lw=2.5, label="Blue signal", zorder=10)
ax.plot(X, Y2, c='C1', lw=2.5, label="Orange signal")
ax.plot(X[::3], Y3[::3], linewidth=0, markersize=9,
        marker='s', markerfacecolor='none', markeredgecolor='C4',
        markeredgewidth=2.5)

ax.set_title("Anatomy of a figure", fontsize=20, verticalalignment='bottom')
ax.set_xlabel("x Axis label", fontsize=14)
ax.set_ylabel("y Axis label", fontsize=14)
ax.legend(loc="upper right", fontsize=14)


# Annotate the figure

def annotate(x, y, text, code):
    # Circle marker
    c = Circle((x, y), radius=0.15, clip_on=False, zorder=10, linewidth=2.5,
               edgecolor=royal_blue + [0.6], facecolor='none',
               path_effects=[withStroke(linewidth=7, foreground='white')])
    ax.add_artist(c)

    # use path_effects as a background for the texts
    # draw the path_effects and the colored text separately so that the
    # path_effects cannot clip other texts
    for path_effects in [[withStroke(linewidth=7, foreground='white')], []]:
        color = 'white' if path_effects else royal_blue
        ax.text(x, y-0.2, text, zorder=100,
                ha='center', va='top', weight='bold', color=color,
                style='italic', fontfamily='monospace',
                path_effects=path_effects)

        color = 'white' if path_effects else 'black'
        ax.text(x, y-0.33, code, zorder=100,
                ha='center', va='top', weight='normal', color=color,
                fontfamily='monospace', fontsize='medium',
                path_effects=path_effects)


annotate(3.5, -0.13, "Minor tick label", "ax.xaxis.set_minor_formatter")
annotate(-0.03, 1.0, "Major tick", "ax.yaxis.set_major_locator")
annotate(0.00, 3.75, "Minor tick", "ax.yaxis.set_minor_locator")
annotate(-0.15, 3.00, "Major tick label", "ax.yaxis.set_major_formatter")
annotate(1.68, -0.39, "xlabel", "ax.set_xlabel")
annotate(-0.38, 1.67, "ylabel", "ax.set_ylabel")
annotate(1.52, 4.15, "Title", "ax.set_title")
annotate(1.75, 2.80, "Line", "ax.plot")
annotate(2.25, 1.54, "Markers", "ax.scatter")
annotate(3.00, 3.00, "Grid", "ax.grid")
annotate(3.60, 3.58, "Legend", "ax.legend")
annotate(2.5, 0.55, "Axes", "fig.subplots")
annotate(4, 4.5, "Figure", "plt.figure")
annotate(0.65, 0.01, "x Axis", "ax.xaxis")
annotate(0, 0.36, "y Axis", "ax.yaxis")
annotate(4.0, 0.7, "Spine", "ax.spines")

# frame around figure
fig.patch.set(linewidth=4, edgecolor='0.5')
plt.show()

来自网站 The double pendulum problem — Matplotlib 3.8.1 documentation 的设计：

Python
import matplotlib.pyplot as plt
import numpy as np
from numpy import cos, sin

import matplotlib.animation as animation

G = 9.8  # acceleration due to gravity, in m/s^2
L1 = 1.0  # length of pendulum 1 in m
L2 = 1.0  # length of pendulum 2 in m
L = L1 + L2  # maximal length of the combined pendulum
M1 = 1.0  # mass of pendulum 1 in kg
M2 = 1.0  # mass of pendulum 2 in kg
t_stop = 1000  # how many seconds to simulate
history_len = 500  # how many trajectory points to display


def derivs(t, state):
    dydx = np.zeros_like(state)

    dydx[0] = state[1]

    delta = state[2] - state[0]
    den1 = (M1+M2) * L1 - M2 * L1 * cos(delta) * cos(delta)
    dydx[1] = ((M2 * L1 * state[1] * state[1] * sin(delta) * cos(delta)
                + M2 * G * sin(state[2]) * cos(delta)
                + M2 * L2 * state[3] * state[3] * sin(delta)
                - (M1+M2) * G * sin(state[0]))
               / den1)

    dydx[2] = state[3]

    den2 = (L2/L1) * den1
    dydx[3] = ((- M2 * L2 * state[3] * state[3] * sin(delta) * cos(delta)
                + (M1+M2) * G * sin(state[0]) * cos(delta)
                - (M1+M2) * L1 * state[1] * state[1] * sin(delta)
                - (M1+M2) * G * sin(state[2]))
               / den2)

    return dydx

# create a time array from 0..t_stop sampled at 0.02 second steps
dt = 0.01
t = np.arange(0, t_stop, dt)

# th1 and th2 are the initial angles (degrees)
# w10 and w20 are the initial angular velocities (degrees per second)
th1 = 120.0
w1 = 0.0
th2 = -10.0
w2 = 0.0

# initial state
state = np.radians([th1, w1, th2, w2])

# integrate the ODE using Euler's method
y = np.empty((len(t), 4))
y[0] = state
for i in range(1, len(t)):
    y[i] = y[i - 1] + derivs(t[i - 1], y[i - 1]) * dt

# A more accurate estimate could be obtained e.g. using scipy:
#
#   y = scipy.integrate.solve_ivp(derivs, t[[0, -1]], state, t_eval=t).y.T

x1 = L1*sin(y[:, 0])
y1 = -L1*cos(y[:, 0])

x2 = L2*sin(y[:, 2]) + x1
y2 = -L2*cos(y[:, 2]) + y1

fig = plt.figure(figsize=(5, 4))
ax = fig.add_subplot(autoscale_on=False, xlim=(-L, L), ylim=(-L, 1.))
ax.set_aspect('equal')
ax.grid()

line, = ax.plot([], [], 'o-', lw=2)
trace, = ax.plot([], [], '.-', lw=1, ms=2)
time_template = 'time = %.1fs'
time_text = ax.text(0.05, 0.9, '', transform=ax.transAxes)

def animate(i):
    thisx = [0, x1[i], x2[i]]
    thisy = [0, y1[i], y2[i]]

    history_x = x2[:i]
    history_y = y2[:i]

    line.set_data(thisx, thisy)
    trace.set_data(history_x, history_y)
    time_text.set_text(time_template % (i*dt))
    return line, trace, time_text

ani = animation.FuncAnimation(
    fig, animate, len(y), interval=dt*1000, blit=True)
plt.show()

来自网站 3D errorbars — Matplotlib 3.8.1 documentation 的设计：

Python
import matplotlib.pyplot as plt
import numpy as np

ax = plt.figure().add_subplot(projection='3d')

# setting up a parametric curve
t = np.arange(0, 2*np.pi+.1, 0.01)
x, y, z = np.sin(t), np.cos(3*t), np.sin(5*t)

estep = 15
i = np.arange(t.size)
zuplims = (i % estep == 0) & (i // estep % 3 == 0)
zlolims = (i % estep == 0) & (i // estep % 3 == 2)

ax.errorbar(x, y, z, 0.2, zuplims=zuplims, zlolims=zlolims, errorevery=estep)

ax.set_xlabel("X label")
ax.set_ylabel("Y label")
ax.set_zlabel("Z label")

plt.show()

可以将上面的代码复制自己运行一下。

前置准备 ¶

Python
#↓ 放在前面 ↓
#-*- coding: utf-8 -*-
import matplotlib.pyplot as plt
import numpy as np

plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False #用来正常显示负号

fig=plt.figure(num=1) #生成组图，一个fig是一个组图
ax=fig.add_subplot(221) #ax是fig中的一个图，221表示"2x2组图的第1个"，即ax位于四格左上角
#画完第一格内容后，再令 ax=fig.add_subplot(222), ax将切换至第二格，不再影响第一格的图

plot 函数 ¶

Python
#plot函数可以在图上生成一个折线图。基本会用plot函数就能搞定大物实验了

ax.plot(data[0],data[1], #xy坐标: 前为x,后为y. 输入的是一组数组
        color='red',#线条颜色, 可以简记为 c='red'或 c='r'
        linestyle='-',#线条样式，'-'为实线, 可以简记为 ls='-'. 不画线为''
        linewidth=0.25,#线宽度,简记为lw
        alpha=1,#点线透明度
        marker='.',#点样式,'.'为实点, 不画点为''
        markersize=0.25,#点大小,简记为ms
        label="图示")

设置 xy 坐标 ¶

Python
ax.set_xlabel("B / T") #设置x轴单位
ax.set_ylabel("R / kΩ") #设置y轴单位

Python
ax.set_xticks(np.linspace(0,6,13))#np.linspace()函数为等差数列,0至6的13个数组成的等差数列.
#上述代码的意思是x轴刻度设置为0.0, 0.5, 1.0, 1.5 ... 5.5, 6.0.

设置坐标轴刻度 ¶

参考 Matplotlib：tick_params 语法 -CSDN 博客

在大物实验中我只用了这个

Python
ax.tick_params(direction = "in")

设置网格 ¶

Python
ax.grid(True)
ax.grid(ls = '-', lw = 0.25)

设置标题 ¶

Python
ax.set_title("图2 验证霍尔电势差与螺线管内磁感应强度成正比")

设置图示 ¶

Python
ax.legend(loc=4)#loc=1,2,3,4就是放在图的四个角
#这条语句要放在一个plot都编码完毕后再执行，即放在一个ax里的最后，再ax换下一个图

渲染 ¶

Python
plt.show() #放到整个文件的最后

可能用到的 ¶

如何在输出的图像中的文字部分写数学公式 ¶

只需要把要公式表达的地方用 r"$...$" 包裹起来就行。公式要用 latex 语法编写。

Python
ax.set_xlabel(r"$α \, / \, \degree$")
ax.set_ylabel(r"$U_0 \, / \, mV$")
ax.set_title(r"图4 $GMR$梯度传感器角位移$α-U_0$曲线")

浮点数转换为字符串同时保留指定有效数字 ¶

Python
str(f'{1000*float_num:.3f}') #保留小数点后三位，再转换为字符串

字符串相加操作 ¶

Python
ax.plot(
    data[0],
    getmodel,
    color = "orange",
    label="$U_1 = $"+str(f'{1000*slope:.3f}')+r"$\times 10^{-3} I_0+$"+str(f'{intercept:.3f}')
)

大物实验例子 ¶

Python
#-*- coding: utf-8 -*-
import pandas as pd
import matplotlib.pyplot as plt
import numpy as np
import ast
plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False #用来正常显示负号
io = "数据记录与处理.xlsx"

def readdata(headerh):
    data = pd.read_excel(io, sheet_name=0, header = headerh, index_col=0)
    data_head = data.head(5)
    data_values = data_head.values
    data_values[1] = (data_values[1]-data_values[2]+data_values[3]-data_values[4])/4
    return data_values
fig=plt.figure(num=1) #figsize=(4,4)

Python
ax=fig.add_subplot(221)
ax.plot(data[0],data[1], ls='--',marker='.',color = "brown")
ax.set_xticks(np.linspace(0,6,13))#np.linspace()函数为等差数列
ax.tick_params(direction = "in")
ax.set_xlabel("Is /mA")
ax.set_ylabel("V /mV")
ax.set_title("图1 测量霍尔电势差与霍尔工作电流的关系")
ax.grid(True)
ax.grid(ls = '--', lw = 0.25)

data = readdata(29)
ax=fig.add_subplot(222)
ax.plot(data[0],data[1], '--.',color = "green")
ax.set_xticks(np.linspace(0,800,9))#np.linspace()函数为等差数列
ax.tick_params(direction = "in")
ax.set_xlabel("Im /mA")
ax.set_ylabel("V /mV")
ax.set_title("图2 验证霍尔电势差与螺线管内磁感应强度成正比")
ax.grid(True)
ax.grid(ls = '-', lw = 0.25)

data = readdata(36)
ax=fig.add_subplot(223)
ax.plot(data[0],data[1], '--.',color = "y")
ax.set_xticks(np.linspace(2,22,11))
ax.tick_params(direction = "in")
ax.set_xlabel("d /cm")
ax.set_ylabel("V /mV")
ax.set_title("图3 研究通电螺线管轴向磁场分布")
ax.grid(True)
ax.grid(ls = '-', lw = 0.25)

data = readdata(43)
ax=fig.add_subplot(224)
ax.plot(data[0],data[1], '--.',color = "purple")
ax.set_xticks(np.linspace(75,0,16))
ax.tick_params(direction = "in")
ax.set_xlabel("d /cm")
ax.set_ylabel("V /mV")
ax.set_title("图4 研究亥姆霍兹线圈径向磁场分布")
ax.grid(True)
ax.grid(ls = '-', lw = 0.25)
plt.show()

Python
#-*- coding: utf-8 -*-

import pandas as pd
import matplotlib.pyplot as plt
import numpy as np
from scipy.stats import linregress
from scipy.optimize import curve_fit

plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False #用来正常显示负号

io = "数据记录与处理.xlsx"

def readdata_juci_0(headerh):
    data = pd.read_excel(io, sheet_name=0, header = headerh, index_col=0)
    data_head = data.iloc[0:3, 0:61]
    data_values = data_head.values
    data_values[0] = data_values[0] * 4 * np.pi * 0.1 * 24   #单位：微特斯拉
    data_values[1] = 4 / data_values[1] #单位：千欧
    data_values[2] = 4 / data_values[2]
    return data_values

def readdata_juci_1(headerh):
    data = pd.read_excel(io, sheet_name=0, header = headerh, index_col=0)
    data_head = data.iloc[0:5, 0:11]
    data_values = data_head.values
    print(data_values)
    return data_values

def readdata_juci_2(headerh):
    data = pd.read_excel(io, sheet_name=0, header = headerh, index_col=0)
    data_head = data.iloc[0:3, 0:19]
    data_values = data_head.values
    print(data_values)
    return data_values

def linearrow(x,y,color,step):
    if step > 0:
        for i in range(0,len(x)-1,step):
            ax.annotate("",
                xy=(x[i+1],y[i+1]),
                xytext=(x[i],y[i]),
                # xycoords="figure points",
                arrowprops=dict(arrowstyle="-|>", color=color))
        return
    else:
        for i in range(len(x)-1,0,step):
            ax.annotate("",
            xy=(x[i-1],y[i-1]),
            xytext=(x[i],y[i]),
            # xycoords="figure points",
            arrowprops=dict(arrowstyle="-|>", color=color))
        return

Python
#-------------------------------------------------------------------------------------------#

fig=plt.figure(num=1) #figsize=(4,4)
ax=fig.add_subplot(221)

data = readdata_juci_0(50)
print(data)
ax.plot(data[0],data[1], ls = "-", marker = "x", color = "green",label="电流随横坐标增加而增加")
ax.plot(data[0],data[2], ls = "-", marker = ".",color = "blue",label="电流随横坐标减少而减少")
ax.tick_params(direction = "in")
ax.set_xlabel("$B\,/\mu T$")
ax.set_ylabel("$R\,/k\Omega $")
ax.set_title("图1 $GMR$传感器的$R-B$特征曲线")
ax.grid(True)
ax.grid(ls = '--', lw = 0.25)

ax.legend(loc=1)
#--------------------------------------------------------------------------------------------#

fig=plt.figure(num=1) #figsize=(4,4)
ax=fig.add_subplot(222)

data = readdata_juci_1(55)
print(data)
ax.plot(data[0],data[1], ls = "", marker = "x", color = "green")
ax.plot(data[0],data[2], ls = "", marker = ".",color = "blue")
ax.tick_params(direction = "in")
ax.set_xlabel("$I_0\,/mA$")
ax.set_ylabel("$U_0\,/mV$")
ax.set_title("图2 弱磁偏置状态$I_0-U_0$曲线")
ax.grid(True)
ax.grid(ls = '--', lw = 0.25)

slope, intercept, r_value, p_value, std_err = linregress(data[0].astype('float16'), data[1].astype('float16'))
print("斜率：", slope)
print("截距：", intercept)
print("相关系数：", r_value)
print("p值：", p_value)
print("标准误差：", std_err)
def myfunc(x):
    return slope*x+intercept
getmodel=list(map(myfunc,data[0])) #map()返回迭代器中参数运行函数后得到的迭代器
ax.plot(data[0],getmodel,color = "blue",label="$U_1 = $"+str(f'{1000*slope:.3f}')+r"$\times 10^{-3} I_0+$"+str(f'{intercept:.3f}'))


getmodel=list(map(myfunc,data[0])) #map()返回迭代器中参数运行函数后得到的迭代器
ax.plot(data[0]+1,getmodel,color = "green",label="$U_1 = $"+str(f'{1000*slope-0.002:.3f}')+r"$\times 10^{-3} I_0+$"+str(f'{intercept-0.001:.3f}'))

ax.legend(loc=4)
#--------------------------------------------------------------------------------------------#

fig=plt.figure(num=1) #figsize=(4,4)
ax=fig.add_subplot(223)
ax.plot(data[0],data[3], ls = "", marker = ".",color = "lime")
ax.plot(data[0],data[4], ls = "", marker = "x",color = "gold")
ax.tick_params(direction = "in")
ax.set_xlabel("$I_0\,/mA$")
ax.set_ylabel("$U_1\,/mV$")
ax.set_title("图3 强磁偏置状态$I_0-U_1$曲线")
ax.grid(True)
ax.grid(ls = '--', lw = 0.25)

slope, intercept, r_value, p_value, std_err = linregress(data[0].astype('float16'), data[3].astype('float16'))
print("斜率：", slope)
print("截距：", intercept)
print("相关系数：", r_value)
print("p值：", p_value)
print("标准误差：", std_err)
def myfunc(x):
    return slope*x+intercept
getmodel=list(map(myfunc,data[0])) #map()返回迭代器中参数运行函数后得到的迭代器
ax.plot(data[0],getmodel,color = "green",label="$U_1 = $"+str(f'{1000*slope:.3f}')+r'$\times 10^{-3} I_0+$'+str(f'{intercept:.3f}'))
linearrow(data[0],getmodel,"green",1)

slope, intercept, r_value, p_value, std_err = linregress(data[0].astype('float16'), data[4].astype('float16'))
print("斜率：", slope)
print("截距：", intercept)
print("相关系数：", r_value)
print("p值：", p_value)
print("标准误差：", std_err)
getmodel=list(map(myfunc,data[0])) #map()返回迭代器中参数运行函数后得到的迭代器
ax.plot(data[0],getmodel,color = "orange")
ax.plot(data[0],getmodel,color = "orange",label="$U_1 = $"+str(f'{1000*slope:.3f}')+r"$\times 10^{-3} I_0+$"+str(f'{intercept:.3f}'))
linearrow(data[0],getmodel,"orange",-1)

ax.legend(loc=4)
#--------------------------------------------------------------------------------------------#

fig=plt.figure(num=1) #figsize=(4,4)
ax=fig.add_subplot(224)

data = readdata_juci_2(62)
print(data)
ax.plot(data[0],data[1], ls = "-", marker = "x", color = "brown",label="正向旋转")
ax.plot(data[0],data[2], ls = "--", marker = ".",color = "plum",label="反向旋转")
ax.tick_params(direction = "in")
ax.set_xlabel(r"$α \,/\,\degree$")
ax.set_ylabel(r"$U_0\,/\,mV$")
ax.set_title(r"图4 $GMR$梯度传感器角位移$α-U_0$曲线")
ax.grid(True)
ax.grid(ls = '--', lw = 0.25)

ax.legend(loc=1)
plt.show()
