进阶 -3- 频率计

约 1216 个字 354 行代码 4 张图片预计阅读时间 8 分钟

章节导读 ¶

本实验将基于实验平台设计并实现一个简易频率计，用于测量输入信号的频率值，并通过数码管进行实时显示。实验核心是掌握 ADC 模块的使用方法，被测信号频率的获取方法及其在数字系统中的处理流程。

理论学习 ¶

ADC 模块 ¶

实验平台有一块 8bit 高速 ADDA 模块，其中 ADC 模块使用 AD9280 芯片，支持最高 32MSPS 的速率，模拟电压输入范围为 -5_{+5V，ADC 模块可以根据输入电压的大小将其转换为 0} 255（2 的 8 次方）的数值。模块有一个 clk 管脚和 8 个 data 管脚，data 的输入速率和驱动时钟有关，给 clk 管脚的驱动时钟越快，采样率越高，data 的输入速率越高。

数码管模块 ¶

数码管模块在前面基础实验 3 已经介绍过，这里不再赘述。

实战演练 ¶

实验目标 ¶

能够驱动板载 ADC 模块，对 ADC 模块的输入数据进行测试，计算输入信号的频率值，并在数码管模块中显示。

硬件资源 ¶

实验所需的信号源来自我们的实验平台，实验平台集成一个以 FPGA 为基础的 dds 信号发生器，该 dds 信号发生器可以输出频率可调的方波，正弦波，三角波，锯齿波等，用户可以在 web 平台使用并且改变输出波形和频率。

用户接收到信号源之后需自行设计逻辑处理数据并显示。

程序设计 ¶

pulse_gen.v¶

首先用户接收到的是 8bit 波形数据，要直接利用波形数据计算频率不是很方便，计算频率数据，我们只需要计算其脉冲的个数即可，所以我们设计一个模块，通过设计一个脉冲阈值 trig_level，高于阈值的就计算为一次脉冲，输出一个周期的高电平方便后续模块计数，模块代码如下：

Verilog
module pulse_gen(
    input           rstn,      //系统复位，低电平有效

    input  [7:0]    trig_level,
    input           ad_clk,     //AD9280驱动时钟
    input  [7:0]    ad_data,    //AD输入数据

    output          ad_pulse    //输出的脉冲信号
);
//因为可能会有抖动，设置一个范围值避免反复触发
parameter THR_DATA = 3;

//reg define
reg          pulse;
reg          pulse_delay;

//*****************************************************
//**                    main code
//*****************************************************

assign ad_pulse = pulse & pulse_delay;

//根据触发电平，将输入的AD采样值转换成高低电平
always @ (posedge ad_clk or negedge rstn)begin
    if(!rstn)
        pulse <= 1'b0;
    else begin
        if((trig_level >= THR_DATA) && (ad_data < trig_level - THR_DATA))
            pulse <= 1'b0;
        else if(ad_data > trig_level + THR_DATA)
            pulse <= 1'b1;
    end
end

//延时一个时钟周期，用于消除抖动
always @ (posedge ad_clk or negedge rstn)begin
    if(!rstn)
        pulse_delay <= 1'b0;
    else
        pulse_delay <= pulse;
end

endmodule

cymometer.v¶

下面根据 pulse_gen 信号生成的脉冲数据进行计数，计算其频率。我们这里采用门控时钟法，用 clk_fs（参考时钟）作为时间基准，测量 clk_fx（被测信号）的频率。

门控时钟法的原理很简单，也就是在一个固定时间窗内（即门控时间 GATE_TIME），计数被测时钟 clk_fx 的上升沿次数，再结合参考时钟 clk_fs 的计数值，就可以算出频率：

\[ \text{频率} = \frac{\text{被测脉冲数量}}{\text{门控时间（秒）}} = \frac{fx\_cnt}{fs\_cnt / \text{CLK\_FS}} = \frac{\text{CLK\_FS} \times fx\_cnt}{fs\_cnt} \]

步骤	描述
1	使用 `clk_fx` 作为计数时钟，控制一个门控时间 `gate` 信号
2	当 `gate` 为高电平时，`fx_cnt_temp` 开始统计 `clk_fx` 的脉冲个数
3	同时将 `gate` 同步到参考时钟 `clk_fs`，并计数 `fs_cnt_temp`，记录 `gate` 高电平持续期间 `clk_fs` 的个数
4	一旦 `gate` 下降沿到来（通过打拍检测），将计数值冻结到 `fx_cnt` 和 `fs_cnt` 中
5	最后用上述表达式计算频率输出。

代码设计如下：

Verilog
module cymometer
   #(parameter    CLK_FS = 26'd50_000_000) // 基准时钟频率值
    (   //system clock
        input                 clk_fs ,     // 基准时钟信号
        input                 rstn  ,     // 复位信号

        //cymometer interface
        input                 clk_fx ,     // 被测时钟信号
        output   reg [19:0]   data_fx      // 被测时钟频率输出
);

//parameter define
localparam   MAX       =  30;              // 定义fs_cnt、fx_cnt的最大位宽
localparam   GATE_TIME = 16'd2_000;        // 门控时间设置

//reg define
reg                gate        ;           // 门控信号
reg                gate_fs     ;           // 同步到基准时钟的门控信号
reg                gate_fs_r   ;           // 用于同步gate信号的寄存器
reg                gate_fs_d0  ;           // 用于采集基准时钟下gate下降沿
reg                gate_fs_d1  ;           //
reg                gate_fx_d0  ;           // 用于采集被测时钟下gate下降沿
reg                gate_fx_d1  ;           //
reg    [   58:0]   data_fx_t    ;          //
reg    [   15:0]   gate_cnt    ;           // 门控计数
reg    [MAX-1:0]   fs_cnt      ;           // 门控时间内基准时钟的计数值
reg    [MAX-1:0]   fs_cnt_temp ;           // fs_cnt 临时值
reg    [MAX-1:0]   fx_cnt      ;           // 门控时间内被测时钟的计数值
reg    [MAX-1:0]   fx_cnt_temp ;           // fx_cnt 临时值

//wire define
wire               neg_gate_fs;            // 基准时钟下门控信号下降沿
wire               neg_gate_fx;            // 被测时钟下门控信号下降沿

//*****************************************************
//**                    main code
//*****************************************************

//边沿检测，捕获信号下降沿
assign neg_gate_fs = gate_fs_d1 & (~gate_fs_d0);
assign neg_gate_fx = gate_fx_d1 & (~gate_fx_d0);

//门控信号计数器，使用被测时钟计数
always @(posedge clk_fx or negedge rstn) begin
    if(!rstn)
        gate_cnt <= 16'd0;
    else if(gate_cnt == GATE_TIME + 5'd20)
        gate_cnt <= 16'd0;
    else
        gate_cnt <= gate_cnt + 1'b1;
end

//门控信号，拉高时间为GATE_TIME个实测时钟周期
always @(posedge clk_fx or negedge rstn) begin
    if(!rstn)
        gate <= 1'b0;
    else if(gate_cnt < 4'd10)
        gate <= 1'b0;
    else if(gate_cnt < GATE_TIME + 4'd10)
        gate <= 1'b1;
    else if(gate_cnt <= GATE_TIME + 5'd20)
        gate <= 1'b0;
    else
        gate <= 1'b0;
end

//将门控信号同步到基准时钟下
always @(posedge clk_fs or negedge rstn) begin
    if(!rstn) begin
        gate_fs_r <= 1'b0;
        gate_fs   <= 1'b0;
    end
    else begin
        gate_fs_r <= gate;
        gate_fs   <= gate_fs_r;
    end
end

//打拍采门控信号的下降沿（被测时钟下）
always @(posedge clk_fx or negedge rstn) begin
    if(!rstn) begin
        gate_fx_d0 <= 1'b0;
        gate_fx_d1 <= 1'b0;
    end
    else begin
        gate_fx_d0 <= gate;
        gate_fx_d1 <= gate_fx_d0;
    end
end

//打拍采门控信号的下降沿（基准时钟下）
always @(posedge clk_fs or negedge rstn) begin
    if(!rstn) begin
        gate_fs_d0 <= 1'b0;
        gate_fs_d1 <= 1'b0;
    end
    else begin
        gate_fs_d0 <= gate_fs;
        gate_fs_d1 <= gate_fs_d0;
    end
end

 //门控时间内对被测时钟计数
always @(posedge clk_fx or negedge rstn) begin
    if(!rstn) begin
        fx_cnt_temp <= 32'd0;
        fx_cnt <= 32'd0;
    end
    else if(gate)
        fx_cnt_temp <= fx_cnt_temp + 1'b1;
    else if(neg_gate_fx) begin
        fx_cnt_temp <= 32'd0;
        fx_cnt   <= fx_cnt_temp;
    end
end

//门控时间内对基准时钟计数
always @(posedge clk_fs or negedge rstn) begin
    if(!rstn) begin
        fs_cnt_temp <= 32'd0;
        fs_cnt <= 32'd0;
    end
    else if(gate_fs)
        fs_cnt_temp <= fs_cnt_temp + 1'b1;
    else if(neg_gate_fs) begin
        fs_cnt_temp <= 32'd0;
        fs_cnt <= fs_cnt_temp;
    end
end

//计算被测信号频率
always @(posedge clk_fs or negedge rstn) begin
    if(!rstn) begin
        data_fx_t <= 1'b0;
    end
    else if(gate_fs == 1'b0)
        data_fx_t <= CLK_FS * fx_cnt ;
end

always @(posedge clk_fs or negedge rstn) begin
    if(!rstn) begin
        data_fx <= 20'd0;
    end
    else if(gate_fs == 1'b0)
        data_fx <= data_fx_t / fs_cnt ;
end

endmodule

frequency_meter.v¶

由于之前基础实验设计过数码管显示模块，本次实验不在赘述，但因为数码管模块是输入 ascii 码进行显示的，而现在输出频率数据是一个 20bit 的二进制数，所以我们应该先想办法将二进制转成 ascii 码再连接数码管模块进行显示。BCD 转 ascii 码通过查表的方式即可完成。但二进制转 BCD 码的算法不是特别简单，之后会在基础实验部分讲解。

顶层模块代码如下：

Verilog
module frequency_meter(
    input         clk,
    input         rstn,       // 复位信号
    output        ad_clk,     // AD时钟
    input  [7:0]  ad_data,    // AD输入数据
    output [7:0]  led_display_seg,
    output wire [7:0] led_display_sel
);
wire ad_pulse;
wire [19:0] data_fx;
wire [25:0] bcd;
wire [31:0] data_bcd;
wire [63:0] asciidata;
assign data_bcd = {6'b00,bcd};
//生成ad驱动时钟，由于使用杜邦线连接，ad_clk不要超过10M
PLL PLLinst(
    .clkout0(ad_clk),    // output 10M
    .lock(),
    .clkin1(clk)       // input
);

pulse_gen  pulse_gen_inst (
    .rstn(rstn),
    .trig_level(8'd128),
    .ad_clk(ad_clk),
    .ad_data(ad_data),
    .ad_pulse(ad_pulse)
  );

cymometer # (
    .CLK_FS(32'd27_000_000)
  )
  cymometer_inst (
    .clk_fs(clk),
    .rstn(rstn),
    .clk_fx(ad_pulse),
    .data_fx(data_fx)
  );
//二进制转bcd码模块
bin2bcd # (
    .W(20)
  )
  bin2bcd_inst (
    .bin(data_fx),
    .bcd(bcd)
  );
//4位BCD码转ascii模块，例化8次使8个bcd同时输出ascii
genvar i;
generate
  for (i = 0; i < 8; i = i + 1) begin : generate_module
    bcd2ascii  bcd2ascii_inst (
        .bcd(data_bcd[i*4 +:4]),
        .asciidata(asciidata[i*8 +: 8])
      );
  end
endgenerate
//数码管显示模块
led_display_driver  led_display_driver_inst (
    .clk(clk),
    .rstn(rstn),
    .assic_seg(asciidata),
    .seg_point(8'b00000000),
    .led_display_seg(led_display_seg),
    .led_display_sel(led_display_sel)
  );
endmodule

仿真验证 ¶

仿真代码如下所示：

Verilog
`timescale 1ns /1ns
module frequency_meter_tb;

  // Parameters

  //Ports
  reg clk;
  reg rstn;
  wire ad_clk;
  reg [7:0] ad_data;
  wire [7:0] led_display_seg;
  wire [7:0] led_display_sel;

  frequency_meter  frequency_meter_inst (
    .clk(clk),
    .rstn(rstn),
    .ad_clk(ad_clk),
    .ad_data(ad_data),
    .led_display_seg(led_display_seg),
    .led_display_sel(led_display_sel)
  );
  initial begin
    clk = 0;
    rstn = 1;
    #10
    rstn = 0;
    #50
    rstn = 1;
  end

always #(500/27) clk = ~ clk;
//正弦波生成器
real freq = 1e6;    // 1x10^6 所以是1Mhz
real amp = 127.0;   // 8bit满振幅值+-127
real phase = 0.0;   // 初始相位0°
initial begin
    // Generate continuous waveform
    forever begin
        gen_sine_wave(ad_data, freq, amp, phase);
        #10ns; // 每隔10ns生成一个波形数据，所以是100MHz采样率    100MHz sampling rate
    end
end

task automatic gen_sine_wave(
    output reg [7:0]    wave_out,  // 8-bit waveform output
    input real          freq,      // Frequency in Hz
    input real          amplitude, // Amplitude (0-127)
    input real          phase_deg  // Phase in degrees
);
    // Internal variables
    real phase_rad;                // Phase in radians
    real abs_amplitude;            // Constrained amplitude
    real current_time;             // Current simulation time
    real time_offset;              // Elapsed time since first call
    real phase_total;              // Total accumulated phase
    real sin_val;                  // Sine calculation result
    integer offset_val;            // Scaled sine value

    // Static variables maintain state between calls
    static real start_time = 0;    // First call timestamp
    static real prev_phase = 0;    // Previous phase accumulation

    // Initialize start time on first call
    if (start_time == 0) start_time = $realtime;

    // Calculate elapsed time (in seconds)
    current_time = $realtime;
    time_offset = (current_time - start_time) * 1e-9; // Convert ns to seconds

    // Constrain amplitude to prevent overflow
    abs_amplitude = (amplitude > 127.0) ? 127.0 : amplitude;

    // Convert phase to radians
    phase_rad = phase_deg * (3.1415926535 / 180.0);

    // Calculate total phase (continuous accumulation)
    phase_total = 2 * 3.1415926535 * freq * time_offset + phase_rad;

    // Calculate sine value
    sin_val = $sin(phase_total);

    // Scale to 8-bit range (128 ± amplitude)
    offset_val = $rtoi(abs_amplitude * sin_val);
    wave_out = 8'($signed(128 + offset_val));

    // Overflow protection (shouldn't trigger with proper amplitude)
    if (wave_out > 255) wave_out = 255;
    else if (wave_out < 0) wave_out = 0;
endtask
/////////联合仿真要加
reg grs_n;
GTP_GRS GRS_INST(.GRS_N (grs_n));
initial begin
grs_n = 1'b0;
#5 grs_n = 1'b1;
end
endmodule

在 pds 界面，sim 文件下右键 tb 文件选择行为级仿真即可进行仿真验证。

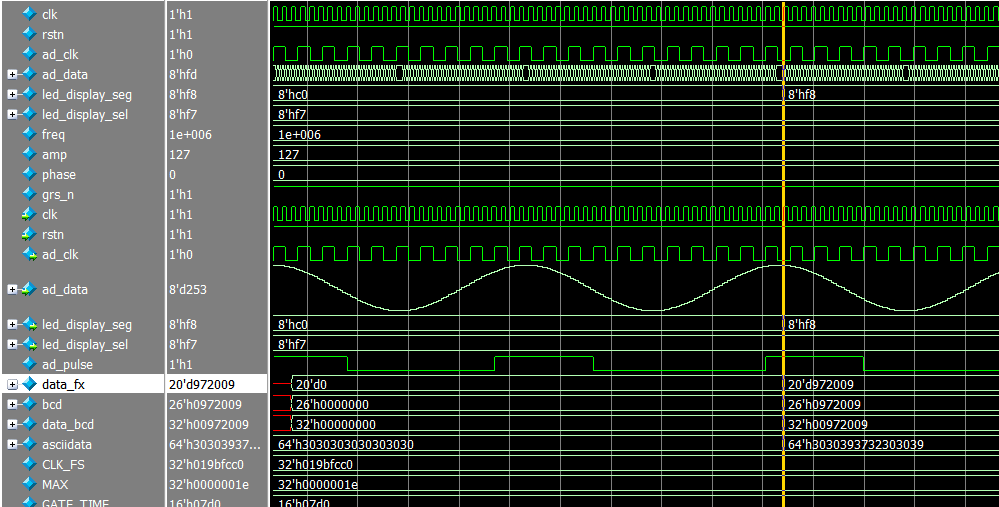

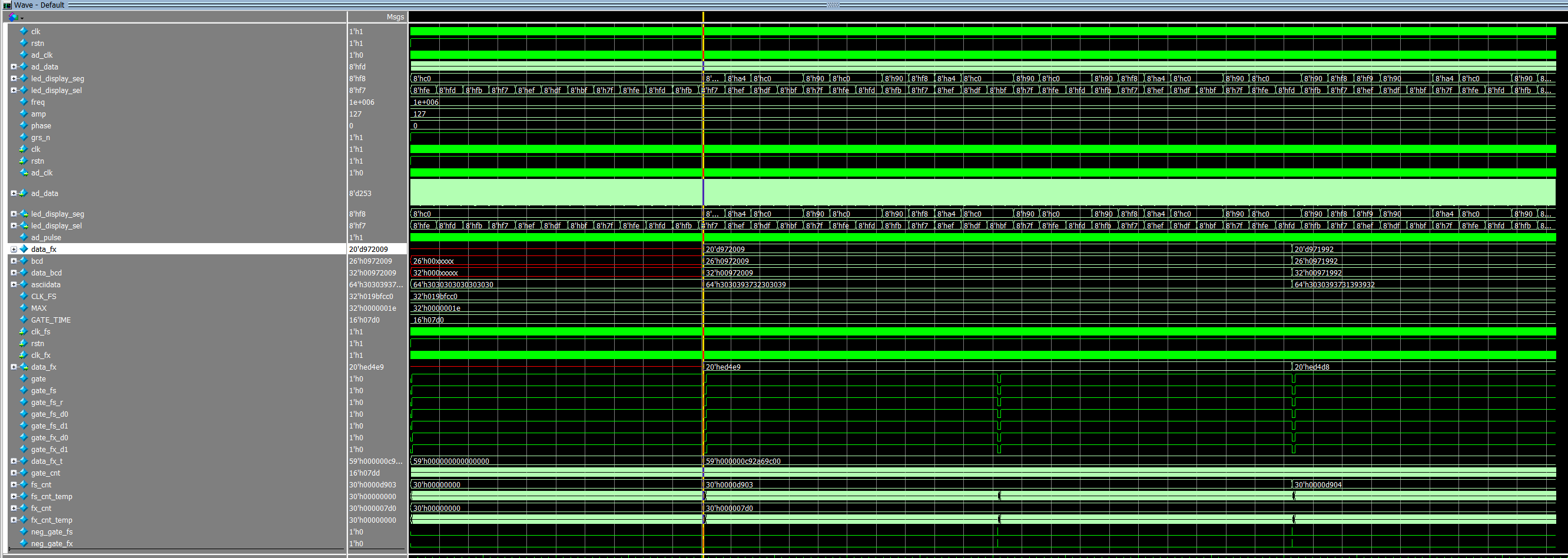

仿真波形如下所示：

上板验证 ¶

可以将生成的 sbit 文件直接在 web 端上传至实验平台，可以通过数字孪生界面观察数码管的显示，也可以通过摄像头进行观察，在 dds 界面可以更换波形频率，观察实验现象。

章末总结 ¶

本实验通过信号源和频率计模块的配合，实现了对时钟频率的测量。cymometer 模块采用门控时间法，能灵活适配不同输入频率，具有广泛的应用价值。通过该实验，进一步巩固了跨时钟域采样、边沿检测与频率计算等核心知识点，并实现了工程化的数码管显示接口。
