章节导读 ¶

在现代高速通信系统中，光纤通信作为一种重要的信息传输手段，广泛应用于数据中心、城域网、广域网以及各种嵌入式高速数据传输场景中。相比传统电缆传输，光纤具有带宽高、传输距离远、抗电磁干扰能力强、保密性好等显著优势，是实现高速、高可靠性通信的关键技术。

随着 FPGA 在通信领域的深入应用，基于 FPGA 的光纤通信系统设计成为一项非常实用的技能。在本实验中，我们将基于开发板配套的光纤接口模块，设计并实现一个基础的光纤通信收发系统。通过本实验，同学们将掌握光纤收发器（SFP 模块）的基本使用方法，了解高速串行通信，8b10b 编码等概念，并学会如何通过 FPGA 完成数据的高速发送与接收。

理论学习 ¶

8B10B 编码 ¶

8b/10b 编码常用于光纤通信和 LVDS 信号中，其主要目的是解决信号传输过程中的直流不平衡问题。由于串行电路通常采用交流耦合的方式（串接电容）我们知道理想电容的阻抗公式

\[ Zc=\frac{1}{2pif*C} \]

通过这个公式可以知道，频率 f 越高，阻抗越低，反之，频率越低，阻抗越高。

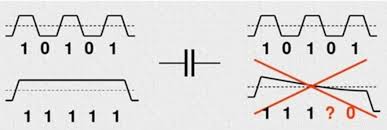

如上图所示，当码型是高频的时候，基本可以不损耗的传输过去，但是当码型为连续的 0 或者 1 的时候，电容的损耗就很大，导致幅度不断降低，最严重的后果就是无法识别到底是 0 还是 1，因此 8b/10b 编码就是为了尽量把低频的码型优化成较高频率的码型，从而降低阻抗带来的损耗。以光模块为例，它只能传输“亮”或“不亮”两种状态，即二进制的 1 和 0。当传输数据中出现长时间连续的 1 或 0（如 111111100000000) 时，线路中电容的损耗就会很大，从而无法准确采样，进而造成误判。

同样，在 LVDS 高速传输中也存在类似问题。如果传输的 0 和 1 数量长期不均衡，线路上的基准电压会发生偏移，影响信号的正确识别。

因此，8b/10b 编码通过对每 8 位数据编码成 10 位信号，实现传输数据的直流平衡和足够的码流转换，也就是保证串行数据不会连续出现 1 和 0，从而提升系统的可靠性和抗干扰能力。

那么 8b10b 编码是如何将 8bit 数据编码成 10bit 数据的呢？假设原始 8 位数据从高到低用 HGFEDCBA 表示，将 8 位数据分成高 3 位 HGF 和低 5 位 EDCBA 两个子组。经过 5B/6B 编码，将低 5 位 EDCBA 映射成 abcdei；高 3 位经过 3B/4B 编码，映射成 fghj，最后合成 abcdeifghj 发送。

可见 8b10b 编码是基于 5b/6b 和 3b/4b 之上的。

input	HGF	RD = -1	RD = +1	input	HGF	RD = -1	RD = +1
D.x.0	000	1011	0100	K.x.0	000	1011	0100
D.x.1	001	1001	1001	K.x.1 ‡	001	0110	1001
D.x.2	010	0101	0101	K.x.2 ‡	010	1010	0101
D.x.3	011	1100	0011	K.x.3	011	1100	0011
D.x.4	100	1101	0010	K.x.4	100	1101	0010
D.x.5	101	1010	1010	K.x.5 ‡	101	0101	1010
D.x.6	110	0110	0110	K.x.6 ‡	110	1001	0110
D.x.P7 †	111	1110	0001	K.x.7 ‡	111	0111	1000
D.x.A7 †	111	0111	1000

Table 1. 5b/6b 和 3b/4b 编码表

input	HGF EDCBA	RD = -1 (abcdei fghj)	RD = +1 (abcdei fghj)
K.28.0	000 11100	001111 0100	110000 1011
K.28.1 †	001 11100	001111 1001	110000 0110
K.28.2	010 11100	001111 0101	110000 1010
K.28.3	011 11100	001111 0011	110000 1100
K.28.4	100 11100	001111 0010	110000 1101
K.28.5 †	101 11100	001111 1010	110000 0101
K.28.6	110 11100	001111 0110	110000 1001
K.28.7 ‡	111 11100	001111 1000	110000 0111
K.23.7	111 10111	111010 1000	000101 0111
K.27.7	111 11011	110110 1000	001001 0111
K.29.7	111 11101	101110 1000	010001 0111
K.30.7	111 11110	011110 1000	100001 0111

Table 2. 8b10b 特殊字符表 (1)

上述两张表格就是 5b/6b 和 3b/4b 编码表，那我们先来看懂这两张表格。

首先是 D.x.y，将低 5 位 EDCBA 按其十进制数值记为 x，将高 3 位按其十进制数值记为 y，将原始 8bit 数据记为 D.x.y。例如 8bit 数据最大为 255，也就是 111_11111，低五位是 11111，也就是十进制 31，高三位 111，是十进制 7，所对应的 8b10b 就是 D.31.7。这也说明了上述 5b/6b 编码最大为 D.31，3b/4b 编码最大为 D.x.7。

至于 RD = - 1 和 RD = + 1。+ - 分别表示 0 比 1 多，1 比 0 多，多的个数是一样的，而且最多多两个。当 0 和 1 一样多时便没有 +1-1 之分。编码的初始化状态是 -1。

对于 D.x.7† ，当和 5B/6B 组合时 D.x.P7 和 D.x.A7 编码必须选择一个来避免连续的 5 个 0 或 1。D.x.A7 用在：x=17 x=18 x=20 当 RD=-1 时； x=11 x=13 x=14 当 RD=+1 时。其他情况下 x.A7 码不能被使用。

表里面 D.23，D.27，D.29，D.30 后面带 †，它有自己的特殊配对规则，当 x=23 x=27 x=29 x=30 时，3b/4b 这边使用 K.x.7 进行编码。

除了上面的一些编码，8b10b 编码还规定了一些特殊的字符，也称为 K 码。K 码表如下所示：

input	HGF EDCBA	RD = -1 (abcdei fghj)	RD = +1 (abcdei fghj)
K.28.0	000 11100	001111 0100	110000 1011
K.28.1 †	001 11100	001111 1001	110000 0110
K.28.2	010 11100	001111 0101	110000 1010
K.28.3	011 11100	001111 0011	110000 1100
K.28.4	100 11100	001111 0010	110000 1101
K.28.5 †	101 11100	001111 1010	110000 0101
K.28.6	110 11100	001111 0110	110000 1001
K.28.7 ‡	111 11100	001111 1000	110000 0111
K.23.7	111 10111	111010 1000	000101 0111
K.27.7	111 11011	110110 1000	001001 0111
K.29.7	111 11101	101110 1000	010001 0111
K.30.7	111 11110	011110 1000	100001 0111

Table 3. 8b10b 特殊字符表 (2)

8B/10B 标准中使用了 12 个特殊的控制代码，他们能在数据中被发送，利用这些控制字符，可以组成各种控制语句，其中 K.28.1 K.28.5 K.28.7 被称为逗号字符，利用序列检测状态机检测逗号字符，以保证在串行数据接收过程中接收到数据的唯一性。如果没有逗号字符，串行接收设备将不知道数据是从哪一位开始，当序列检测器检测到逗号字符时就确定了字符的开始。

hsstlp ip 核 ¶

实验板小眼睛盘古 pg2l100h 有 2 个 hsst 硬核，共 8 路全双工高速串行收发接口，每个接口最高支持 6.6Gbps 的速度，其中 4 路用于 PCIE，2 路用于 SMA 接口，2 路用于 sfp 光纤接口。有关 hsstlp 的内容可以参考官方手册。

图3.HSSP ip核界面

实战演练 ¶

实验目标 ¶

利用板载一路 sfp 光纤通道接收来自 ctrlFPGA 的数据实现光纤通信。

硬件资源 ¶

实验板上有 2 路 sfp 接口全部与 ctrl-FPGA 相连。

图4.板载sfp接口

程序设计 ¶

首先我们应该学会配置并使用 hsst ip 核。

在 ip 核的配置界面可以看到可以配置 4 个通道的状态，分别是全双工，仅接收，仅发送和不使能。同时还可以给每路通道选择不同的标准协议例如 GE，XAUI 等，勾选 Protocol Default Setting 后可以使用该协议的默认配置。也可以自定义协议传输。

在本次实验中，我们将通道 3 设置成全双工，自定义协议，线速率 5Gbps，编码选择 8b10b，传输和接收的数据长度选择 32 位，PLL 的参考时钟为 125M。配置图如下：

图5.hsst ip核

在 Alignment 界面，可以配置对齐（word alignment）的模式，对齐所用的 K 码，多通道绑定（channel bonding）的模式，以及高速传输时出现的时钟偏差补偿（Clock Tolerance Compensation），具体使用可以参考 hsst 手册。

本次实验配置字节对齐模式为用户自定义，K 码选择 K28.5，不使用通道对齐和时钟偏差补偿。配置如下图所示：

图6.hsst ip核

在 Misc 界面选择使用官方复位程序，参考时钟 27M（板载时钟），复位时钟个数为 32767，接收模式（RX Termination Mode）选择外部 AC，内部 DC。配置如下图所示：

图7.hsst ip核

生成 ip 核后，我们将 ip 核例化在顶层文件中，目前配置的 ip 核包括复位所需要的信号，重要的状态信号，传输时钟 i_p_tx3_clk_fr_core，传输的 32 位数据 i_txd_3，传输的数据类型 i_txk_3，接收时钟 i_p_rx3_clk_fr_core，接收的 32 位数据 o_rxd_3，接收的数据类型 o_rxk_3。这里解释一下 txk 和 rxk，这个信号是 4 位的，每一位对应 txd 和 rxd 信号的 8 位数据，1 表示该 8 位数据是 k 码，0 表示改 8 位数据是普通数据。参考代码如下：

Verilog
module hsst_top (
    input clk,
    input rstn,
    input i_p_refckn_0,
    input i_p_refckp_0,
    output [7:0] led
);
wire i_free_clk;
wire i_pll_rst_0;
wire o_pll_done_0;
wire o_txlane_done_3;
wire o_rxlane_done_3;
wire o_p_clk2core_tx_3;
wire i_p_tx3_clk_fr_core;
wire o_p_clk2core_rx_3;
wire i_p_rx3_clk_fr_core;
wire o_p_pll_lock_0;
wire o_p_rx_sigdet_sta_3;
wire o_p_lx_cdr_align_3;
wire i_p_l3rxn;
wire i_p_l3rxp;
wire o_p_l3txn;
wire o_p_l3txp;
wire [3:0] i_tdispsel_3;
wire [3:0] i_tdispctrl_3;
wire [2:0] o_rxstatus_3;
wire [3:0] o_rdisper_3;
wire [3:0] o_rdecer_3;
wire txclk;
reg [31:0] i_txd_3;
reg [ 3:0] i_txk_3;
wire rxclk;
wire [31:0] o_rxd_3;
wire [ 3:0] o_rxk_3;
assign i_free_clk                = clk;
assign i_pll_rst_0               = rstn;
assign i_p_tx3_clk_fr_core       = o_p_clk2core_tx_3;
assign i_p_rx3_clk_fr_core       = o_p_clk2core_rx_3;
assign txclk                     = i_p_tx3_clk_fr_core;
assign rxclk                     = i_p_rx3_clk_fr_core;
hsst the_instance_name (
  .i_free_clk               (i_free_clk         ), //复位序列参考时钟
  .i_pll_rst_0              (i_pll_rst_0        ), //pll复位
  .i_wtchdg_clr_0           (),                    //
  .o_wtchdg_st_0            (),                    //
  .i_p_refckn_0             (i_p_refckn_0       ), //pll参考差分时钟
  .i_p_refckp_0             (i_p_refckp_0       ), //
  .o_pll_done_0             (o_pll_done_0       ), //pll复位完成
  .o_txlane_done_3          (o_txlane_done_3    ), //tx通道初始化完成
  .o_rxlane_done_3          (o_rxlane_done_3    ), //rx通道初始化完成
  .o_p_pll_lock_0           (o_p_pll_lock_0     ), //pll lock信号
  .o_p_rx_sigdet_sta_3      (o_p_rx_sigdet_sta_3), //sigdet_sta状态信号
  .o_p_lx_cdr_align_3       (o_p_lx_cdr_align_3 ), //cdr_align状态信号
  .o_p_clk2core_tx_3        (o_p_clk2core_tx_3  ), //output传输时钟
  .i_p_tx3_clk_fr_core      (i_p_tx3_clk_fr_core), //input
  .o_p_clk2core_rx_3        (o_p_clk2core_rx_3  ), //output接收时钟
  .i_p_rx3_clk_fr_core      (i_p_rx3_clk_fr_core), //input
  .i_p_pcs_word_align_en_3  (1'b1               ), //使能word_align
  .i_p_l3rxn                (i_p_l3rxn          ), //差分数据线
  .i_p_l3rxp                (i_p_l3rxp          ), //差分数据线
  .o_p_l3txn                (o_p_l3txn          ), //差分数据线
  .o_p_l3txp                (o_p_l3txp          ), //差分数据线
  .i_txd_3                  (i_txd_3            ), //传输的32位数据
  .i_tdispsel_3             (i_tdispsel_3       ), //
  .i_tdispctrl_3            (i_tdispctrl_3      ), //
  .i_txk_3                  (i_txk_3            ), //传输的数据类型，0：普通数据，1：K码
  .o_rxstatus_3             (o_rxstatus_3       ), //
  .o_rxd_3                  (o_rxd_3            ), //接收的32位数据
  .o_rdisper_3              (o_rdisper_3        ), //
  .o_rdecer_3               (o_rdecer_3         ), //
  .o_rxk_3                  (o_rxk_3            )  //接收的数据类型，0：普通数据，1：K码
);
//*******************************************************************//
assign led = {1'b0,1'b0,o_pll_done_0,o_p_pll_lock_0,o_txlane_done_3,o_p_rx_sigdet_sta_3, o_p_lx_cdr_align_3,o_rxlane_done_3};

reg [ 2:0] tx_state;
reg [15:0] txcnt;
wire tx_rstn = rstn && o_txlane_done_3 && o_rxlane_done_3;
always @(posedge txclk or negedge tx_rstn)begin
    if(~tx_rstn)begin
        i_txd_3 <= 32'hBCBCBCBC;
        i_txk_3 <=  4'b1111;
    end
    else if(tx_state == 0)begin
        i_txd_3 <= 32'hBCBCBCBC;
        i_txk_3 <=  4'b1111;
    end
    else if(tx_state == 1)begin
        i_txd_3 <= 32'h00000000;
        i_txk_3 <=  4'b0000;
    end
    else if(tx_state == 2)begin
        i_txd_3 <= i_txd_3 + 1;
        i_txk_3 <=  4'b0000;
    end
end
always @(posedge txclk or negedge tx_rstn)begin
    if(~tx_rstn)begin
        tx_state <= 0;
    end
    else if(tx_state == 0)begin
        if(txcnt == 7)
            tx_state <= 1;
        else
            tx_state <= 0;
    end
    else if(tx_state == 1)begin
        tx_state <= 2;
    end
    else if(tx_state == 2)begin
        if(txcnt == 1032)
            tx_state <= 0;
        else
            tx_state <= 2;
    end
end
always @(posedge txclk or negedge tx_rstn)begin
    if(~tx_rstn)
        txcnt <= 0;
    else if(txcnt == 1032)
        txcnt <= 0;
    else
        txcnt <= txcnt + 1;
end

endmodule

到现在为止，我们已经可以接收和发送数据了，但使用的时候会发现一个问题，如下图所示，我们发送的数据是 0xc5bcc5bc, 但接收到的数据却是 0xbcc5bc5，数据出现了移位，这是为什么呢？这是因为发送编码是 8b10b，是以 8 位数据为一个基本单位进行发送的，虽然发送数据是 0xc5bcc5bc，但是在串行通信中，他并不知道你发送的 32 位数据是以 c5 开头还是以 bc 开头，前面在 ip 核中设置的 word alignment 正确的对齐了 BC（k28.5）这个字符，正确的接收了字节数据，但 32 位数据中字节顺序需要我们自己去调整。（因为设置 ip 时用的自定义模式）。

图8.debugger抓取波形

为了解决这一问题，我们也要给他设计一个模块，使他自动实现接收数据与发送数据一致，不会出现错位。在本实验中空闲时发送逗号字符 K28.5 （BC），有数据要发送时发送 32 位数据。根据此格式设计对齐模块参考代码如下：

Verilog
module Word_Alignment_32bit (
    input wire          clk             ,
    input wire          rstn            ,
    input wire [31:0]   data_bf_align   /* synthesis PAP_MARK_DEBUG="1" */,
    input wire [ 3:0]   rxk             /* synthesis PAP_MARK_DEBUG="1" */,
    output reg          data_valid      /* synthesis PAP_MARK_DEBUG="1" */,
    output reg [31:0]   data_af_align   /* synthesis PAP_MARK_DEBUG="1" */,
    output reg          data_done/* synthesis PAP_MARK_DEBUG="1" */
);
//************************ 8b10b    K_Code ********************************************
//K28.0     1C
//K28.1     3C
//K28.2     5C
//K28.3     7C
//K28.4     9C
//K28.5     BC
//K28.6     DC
//K28.7     FC
//K23.7     F7
//K27.7     FB
//K29.7     FD
//K30.7     FE
//********************** Pattern Controller ********************************************
// txdata format
// data_x = {data_x_1,data_x_2,data_x_3,data_x_4}
// 假如发送数据是data_1，data_2，data_3
// 接收数据很可能会出现
// {data_1}
//
//
//
//
//
//
// data Format:
//
// __ ________ ________ ________ ________          ________ ________ ________ ________ ________
// __X_ idle__X__idle__X__idle__X__data__x ……………… x__data__X__idle__X__idle__X__idle__X___idle_
//
// idle   <=  K28.5
// 空闲时发送K28.5，有数据时发送数据，
// 本模块根据以上格式实现32位数据对齐，使得接收数据与发送数据一致，不会出现错位。
//
//
//**************************************************************************************

//parameter
localparam IDLE   = 0;
localparam ALIGN1 = 1;
localparam ALIGN2 = 2;
localparam ALIGN3 = 3;
localparam ALIGN4 = 4;
reg [4:0] state;
reg [4:0] nextstate;
reg skip;
reg rxcnt;
reg [ 7:0] datareg8;
reg [15:0] datareg16;
reg [23:0] datareg24;
reg [31:0] datareg32;
reg error;
// always @(negedge clk or negedge rstn)begin
//     if(~rstn)begin
//         datareg8       <= 0;
//         datareg16      <= 0;
//         datareg24      <= 0;
//         datareg32      <= 0;
//     end
//     else begin
//         datareg8  <= data_bf_align[31:24];
//         datareg16 <= data_bf_align[31:16];
//         datareg24 <= data_bf_align[31:8];
//         datareg32 <= data_bf_align;
//     end
// end
always @(posedge clk or negedge rstn)begin
    if(~rstn)begin
        state <= IDLE;
    end
    else begin
        state <= nextstate;
    end
end
always @(*)begin
    case(state)
        IDLE : begin
            if     (rxk == 4'b0111) nextstate <= ALIGN1;
            else if(rxk == 4'b0011) nextstate <= ALIGN2;
            else if(rxk == 4'b0001) nextstate <= ALIGN3;
            else if(rxk == 4'b0000) nextstate <= ALIGN4;
            else                    nextstate <= IDLE;
        end
        ALIGN1 : begin
            if(skip || error) begin
                if     (rxk == 4'b0111) nextstate <= ALIGN1;
                else if(rxk == 4'b0011) nextstate <= ALIGN2;
                else if(rxk == 4'b0001) nextstate <= ALIGN3;
                else if(rxk == 4'b0000) nextstate <= ALIGN4;
                else                    nextstate <= IDLE;
            end
            else
                nextstate <= ALIGN1;
        end
        ALIGN2 : begin
            if(skip || error) begin
                if     (rxk == 4'b0111) nextstate <= ALIGN1;
                else if(rxk == 4'b0011) nextstate <= ALIGN2;
                else if(rxk == 4'b0001) nextstate <= ALIGN3;
                else if(rxk == 4'b0000) nextstate <= ALIGN4;
                else                    nextstate <= IDLE;
            end
            else
                nextstate <= ALIGN2;
        end
        ALIGN3 : begin
            if(skip || error) begin
                if     (rxk == 4'b0111) nextstate <= ALIGN1;
                else if(rxk == 4'b0011) nextstate <= ALIGN2;
                else if(rxk == 4'b0001) nextstate <= ALIGN3;
                else if(rxk == 4'b0000) nextstate <= ALIGN4;
                else                    nextstate <= IDLE;
            end
            else
                nextstate <= ALIGN3;
        end
        ALIGN4 : begin
            if(skip || error) begin
                if     (rxk == 4'b0111) nextstate <= ALIGN1;
                else if(rxk == 4'b0011) nextstate <= ALIGN2;
                else if(rxk == 4'b0001) nextstate <= ALIGN3;
                else if(rxk == 4'b0000) nextstate <= ALIGN4;
                else                    nextstate <= IDLE;
            end
            // if(skip)
            //     nextstate <= IDLE;
            // else if(error)
            //     nextstate <= IDLE;
            else
                nextstate <= ALIGN4;
        end
    endcase
end
always @(posedge clk or negedge rstn) begin
    if(~rstn)begin
        data_valid     <= 0;
        data_af_align  <= 0;
        data_done      <= 0;
        rxcnt          <= 0;
        skip           <= 0;
        datareg8       <= 0;
        datareg16      <= 0;
        datareg24      <= 0;
        datareg32      <= 0;
        error          <= 0;
    end
    else begin
        // data_valid <= 0;
        // data_done <= 0;
        case(state)
            IDLE : begin
                rxcnt <= 0;
                skip <= 0;
                data_valid <= 0;
                data_done <= 0;
                if(rxk == 4'b1111)begin
                    data_af_align <= data_bf_align;
                    error <= 0;
                end
                else begin
                    if(rxk == 4'b0111)begin
                        datareg8  <= data_bf_align[31:24];
                        error <= 0;
                    end
                    else if(rxk == 4'b0011)begin
                        datareg16 <= data_bf_align[31:16];
                        error <= 0;
                    end
                    else if(rxk == 4'b0001)begin
                       datareg24 <= data_bf_align[31: 8];
                       error <= 0;
                    end
                    else if(rxk == 4'b0000)begin
                       datareg32 <= data_bf_align;
                       error <= 0;
                    end
                    else begin
                        error <= 1;
                    end
                end
            end
            ALIGN1 : begin
                data_af_align <= {data_bf_align[23:0],datareg8};
                datareg8 <= data_bf_align[31:24];
                if(skip) skip <= 0;
                else if(rxk == 4'b1000) skip <= 1;
                else if(rxk == 4'b0000) skip <= 0;
                else error <= 1;

                if(skip)                data_done <= 0;
                else if(rxk == 4'b1000) data_done <= 1;
                else                    data_done <= 0;

                if(skip)  data_valid <= 0;
                else      data_valid <= 1;
            end
            ALIGN2 : begin
                data_af_align <= {data_bf_align[15:0],datareg16};
                datareg16 <= data_bf_align[31:16];
                if(skip) skip <= 0;
                else if(rxk == 4'b1100) skip <= 1;
                else if(rxk == 4'b0000) skip <= 0;
                else error <= 1;

                if(skip)                data_done <= 0;
                else if(rxk == 4'b1100) data_done <= 1;
                else                    data_done <= 0;

                if(skip)  data_valid <= 0;
                else      data_valid <= 1;
            end
            ALIGN3 : begin
                data_af_align <= {data_bf_align[7:0],datareg24};
                datareg24 <= data_bf_align[31:8];
                if(skip) skip <= 0;
                else if(rxk == 4'b1110) skip <= 1;
                else if(rxk == 4'b0000) skip <= 0;
                else error <= 1;

                if(skip)                data_done <= 0;
                else if(rxk == 4'b1110) data_done <= 1;
                else                    data_done <= 0;

                if(skip)  data_valid <= 0;
                else      data_valid <= 1;
            end
            ALIGN4 : begin
                data_af_align[31:0] <= datareg32;
                datareg32 <= data_bf_align;

                if(skip) skip <= 0;
                else if(rxk == 4'b1111) skip <= 1;
                else if(rxk == 4'b0000) skip <= 0;
                else error <= 1;

                if(skip)                data_done <= 0;
                else if(rxk == 4'b1111) data_done <= 1;
                else                    data_done <= 0;

                if(skip)  data_valid <= 0;
                else      data_valid <= 1;
            end
        endcase
    end
end

endmodule

我们将对齐模块例化到顶层，并且为了观察接收数据与发送数据是否一致，我们将接收到的数据从 0 开始比较，如果相同，led0 就会亮，如果不同 led0 就不亮，同时把未经 32 位对齐模块的数据与发送数据对比，相同 led1 亮，不同 led1 不亮，新的顶层模块如下所示：

Verilog
module hsst_top (
    input clk,
    input rstn,
    input i_p_refckn_0,
    input i_p_refckp_0,
    output [7:0] led
);
wire i_free_clk;
wire i_pll_rst_0;
wire o_pll_done_0;
wire o_txlane_done_3;
wire o_rxlane_done_3;
wire o_p_clk2core_tx_3;
wire i_p_tx3_clk_fr_core;
wire o_p_clk2core_rx_3;
wire i_p_rx3_clk_fr_core;
wire o_p_pll_lock_0;
wire o_p_rx_sigdet_sta_3;
wire o_p_lx_cdr_align_3;
wire i_p_l3rxn;
wire i_p_l3rxp;
wire o_p_l3txn;
wire o_p_l3txp;
wire [3:0] i_tdispsel_3;
wire [3:0] i_tdispctrl_3;
wire [2:0] o_rxstatus_3;
wire [3:0] o_rdisper_3;
wire [3:0] o_rdecer_3;
wire txclk;
reg [31:0] i_txd_3;
reg [ 3:0] i_txk_3;
wire rxclk;
wire [31:0] o_rxd_3;
wire [ 3:0] o_rxk_3;
assign i_free_clk                = clk;
assign i_pll_rst_0               = rstn;
assign i_p_tx3_clk_fr_core       = o_p_clk2core_tx_3;
assign i_p_rx3_clk_fr_core       = o_p_clk2core_rx_3;
assign txclk                     = i_p_tx3_clk_fr_core;
assign rxclk                     = i_p_rx3_clk_fr_core;
hsst the_instance_name (
  .i_free_clk               (i_free_clk         ), //复位序列参考时钟
  .i_pll_rst_0              (i_pll_rst_0        ), //pll复位
  .i_wtchdg_clr_0           (),                    //
  .o_wtchdg_st_0            (),                    //
  .i_p_refckn_0             (i_p_refckn_0       ), //pll参考差分时钟
  .i_p_refckp_0             (i_p_refckp_0       ), //
  .o_pll_done_0             (o_pll_done_0       ), //pll复位完成
  .o_txlane_done_3          (o_txlane_done_3    ), //tx通道初始化完成
  .o_rxlane_done_3          (o_rxlane_done_3    ), //rx通道初始化完成
  .o_p_pll_lock_0           (o_p_pll_lock_0     ), //pll lock信号
  .o_p_rx_sigdet_sta_3      (o_p_rx_sigdet_sta_3), //sigdet_sta状态信号
  .o_p_lx_cdr_align_3       (o_p_lx_cdr_align_3 ), //cdr_align状态信号
  .o_p_clk2core_tx_3        (o_p_clk2core_tx_3  ), //output传输时钟
  .i_p_tx3_clk_fr_core      (i_p_tx3_clk_fr_core), //input
  .o_p_clk2core_rx_3        (o_p_clk2core_rx_3  ), //output接收时钟
  .i_p_rx3_clk_fr_core      (i_p_rx3_clk_fr_core), //input
  .i_p_pcs_word_align_en_3  (1'b1               ), //使能word_align
  .i_p_l3rxn                (i_p_l3rxn          ), //差分数据线
  .i_p_l3rxp                (i_p_l3rxp          ), //差分数据线
  .o_p_l3txn                (o_p_l3txn          ), //差分数据线
  .o_p_l3txp                (o_p_l3txp          ), //差分数据线
  .i_txd_3                  (i_txd_3            ), //传输的32位数据
  .i_tdispsel_3             (i_tdispsel_3       ), //
  .i_tdispctrl_3            (i_tdispctrl_3      ), //
  .i_txk_3                  (i_txk_3            ), //传输的数据类型，0：普通数据，1：K码
  .o_rxstatus_3             (o_rxstatus_3       ), //
  .o_rxd_3                  (o_rxd_3            ), //接收的32位数据
  .o_rdisper_3              (o_rdisper_3        ), //
  .o_rdecer_3               (o_rdecer_3         ), //
  .o_rxk_3                  (o_rxk_3            )  //接收的数据类型，0：普通数据，1：K码
);
//*******************************************************************//

reg [ 2:0] tx_state;
reg [15:0] txcnt;
wire tx_rstn = rstn && o_txlane_done_3 && o_rxlane_done_3;
always @(posedge txclk or negedge tx_rstn)begin
    if(~tx_rstn)begin
        i_txd_3 <= 32'hBCBCBCBC;
        i_txk_3 <=  4'b1111;
    end
    else if(tx_state == 0)begin
        i_txd_3 <= 32'hBCBCBCBC;
        i_txk_3 <=  4'b1111;
    end
    else if(tx_state == 1)begin
        i_txd_3 <= 32'h00000000;
        i_txk_3 <=  4'b0000;
    end
    else if(tx_state == 2)begin
        i_txd_3 <= i_txd_3 + 1;
        i_txk_3 <=  4'b0000;
    end
end
always @(posedge txclk or negedge tx_rstn)begin
    if(~tx_rstn)begin
        tx_state <= 0;
    end
    else if(tx_state == 0)begin
        if(txcnt == 7)
            tx_state <= 1;
        else
            tx_state <= 0;
    end
    else if(tx_state == 1)begin
        tx_state <= 2;
    end
    else if(tx_state == 2)begin
        if(txcnt == 1032)
            tx_state <= 0;
        else
            tx_state <= 2;
    end
end
always @(posedge txclk or negedge tx_rstn)begin
    if(~tx_rstn)
        txcnt <= 0;
    else if(txcnt == 1032)
        txcnt <= 0;
    else
        txcnt <= txcnt + 1;
end
wire Word_Alignment_rstn = rstn && o_txlane_done_3 && o_rxlane_done_3;
wire data_valid;
wire [31:0] data_af_align;
wire data_last;
Word_Alignment_32bit  Word_Alignment_32bit_inst (
    .clk            (rxclk              ),
    .rstn           (Word_Alignment_rstn),
    .data_bf_align  (o_rxd_3            ),
    .rxk            (o_rxk_3            ),
    .data_valid     (data_valid         ),
    .data_af_align  (data_af_align      ),
    .data_done      (data_last          )
  );
//**********************************//

reg [31:0] data_bf_Alignment_judge;
reg [31:0] data_af_Alignment_judge;

always@(posedge rxclk or negedge Word_Alignment_rstn)begin
    if(~Word_Alignment_rstn)data_bf_Alignment_judge <= 0;
    else if(o_rxk_3 == 4'b0000) data_bf_Alignment_judge <= data_bf_Alignment_judge + 1;
    else data_bf_Alignment_judge <= 0;
end
always@(posedge rxclk or negedge Word_Alignment_rstn)begin
    if(~Word_Alignment_rstn)data_af_Alignment_judge <= 0;
    else if(data_valid) data_af_Alignment_judge <= data_af_Alignment_judge + 1;
    else data_af_Alignment_judge <= 0;
end

assign led = {o_pll_done_0,o_p_pll_lock_0,o_txlane_done_3,o_rxlane_done_3,1'b0,1'b0,data_af_Alignment_judge == data_af_align,data_bf_Alignment_judge == o_rxd_3};
endmodule

仿真验证 ¶

本实验不进行仿真，可以点击工程目录下 ipcore 文件夹下，hsst 参考设计中 sim 文件夹的 sim.bat 文件进行仿真。

上板验证 ¶

上板前要先进行管脚约束。端口除了板载时钟，复位以及 led，还需要添加以下约束：

Text Only

define_attribute {p:i_p_refckn_0} {PAP_IO_DIRECTION} {INPUT}
define_attribute {p:i_p_refckn_0} {PAP_IO_LOC} {AB11}
define_attribute {p:i_p_refckn_0} {PAP_IO_UNUSED} {TRUE}
define_attribute {p:i_p_refckp_0} {PAP_IO_DIRECTION} {INPUT}
define_attribute {p:i_p_refckp_0} {PAP_IO_LOC} {AA11}
define_attribute {p:i_p_refckp_0} {PAP_IO_UNUSED} {TRUE}

define_attribute {i:hsst_inst.U_GTP_HSSTLP_WRAPPER.CHANNEL3_ENABLE.U_GTP_HSSTLP_LANE3} {PAP_LOC} {HSSTLP_364_0:U3_HSSTLP_LANE}
define_attribute {i:hsst_inst.U_GTP_HSSTLP_WRAPPER.PLL0_ENABLE.U_GTP_HSSTLP_PLL0} {PAP_LOC} {HSSTLP_364_0:U0_HSSTLP_PLL}

该语句主要约束 hsst 参考时钟管脚，hsst 所使用 PLL（PLL0），以及 hsst 使用的通道。其他约束可以参考工程目录下 ipcore 文件夹中 hsst 内的参考例程。

完成管脚分配之后就可以生成 sbit 文件，将文件提交到网站后点击烧录，即可将 sbit 下载到实验板中，在摄像头页面即可观察到 8 个 led 中前四个亮，后四个分别为不亮，不亮，亮，不亮的状态。前四个亮表示 hsst 中 pll 和 rx，tx 通道初始化成功，最后两个 led，led1 亮表示接收的与发送的数据相同，led0 不亮表示未经 32 位对齐模块处理的接收数据与发送数据不同。

章末总结 ¶

本次实验主要学习了高速串行通信的相关知识，初步学会使用 hsst ip 核。
