基础 -1- 流水灯

章节导读 ¶

流水灯实验作为基础实验的第一个实验是非常合适的，本章我们利用试验箱中的 LED 进行点亮 LED，并实现流水灯的功能。

理论学习 ¶

相信大家之前肯定接触过单片机等设备，而学习这些设备的第一个实验例程往往都是点亮一个 LED。本次实验在点亮 LED 的基础上另 LED 灯依次闪亮，循环不止，实现“流水”的功能。其原理是依次控制连接到 LED 的 IO 口的电平高低，让 LED 的闪亮间隔为 0.5s，以实现流水灯的效果。

实战演练 ¶

实验目标 ¶

依次点亮实验板中的 8 个 LED 灯，两灯点亮间隔为 0.5s，每次点亮持续 0.5s，实现流水灯效果。

硬件资源 ¶

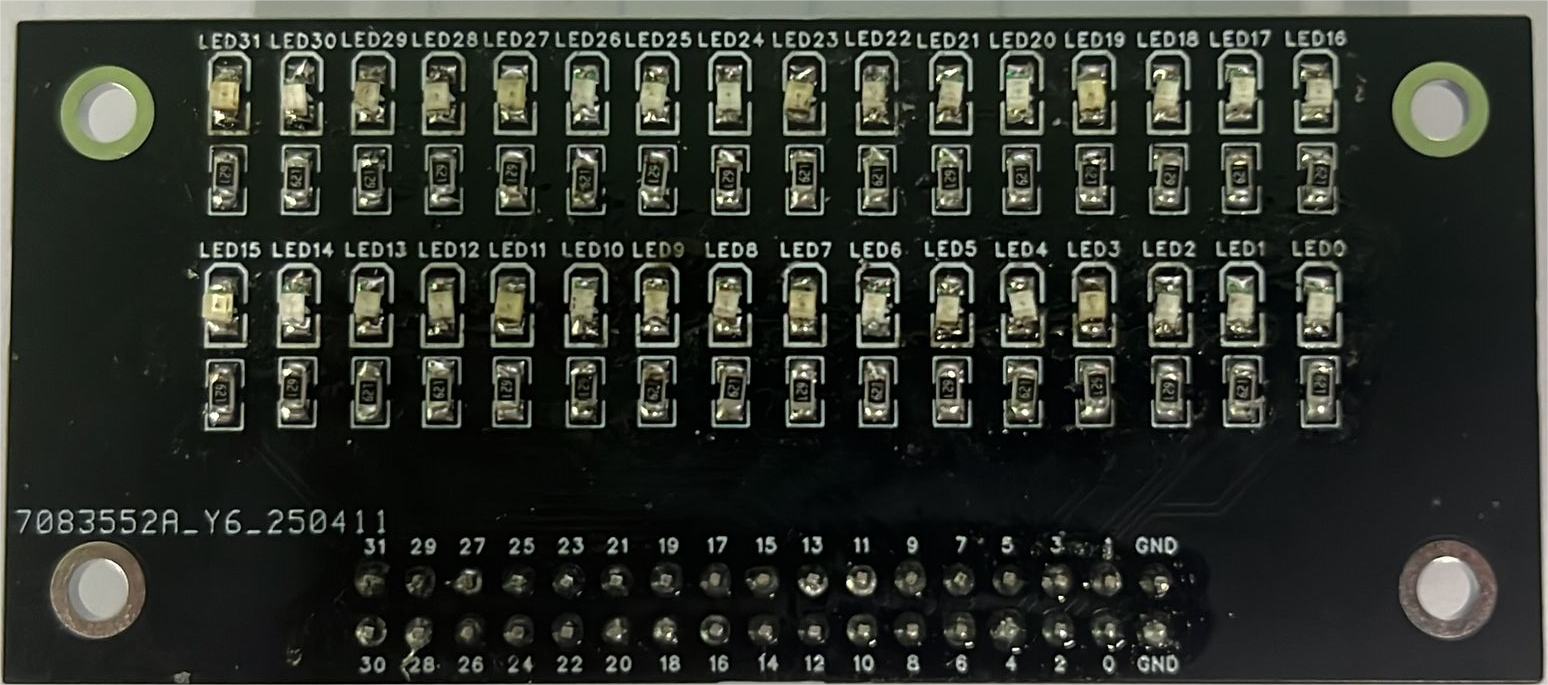

实验板上有 0~31 共 32 个 LED 灯的资源，每 4 个 LED 灯为一组，分别是绿，红，蓝，黄四种颜色，本次实验使用 8 个 LED 进行验证。

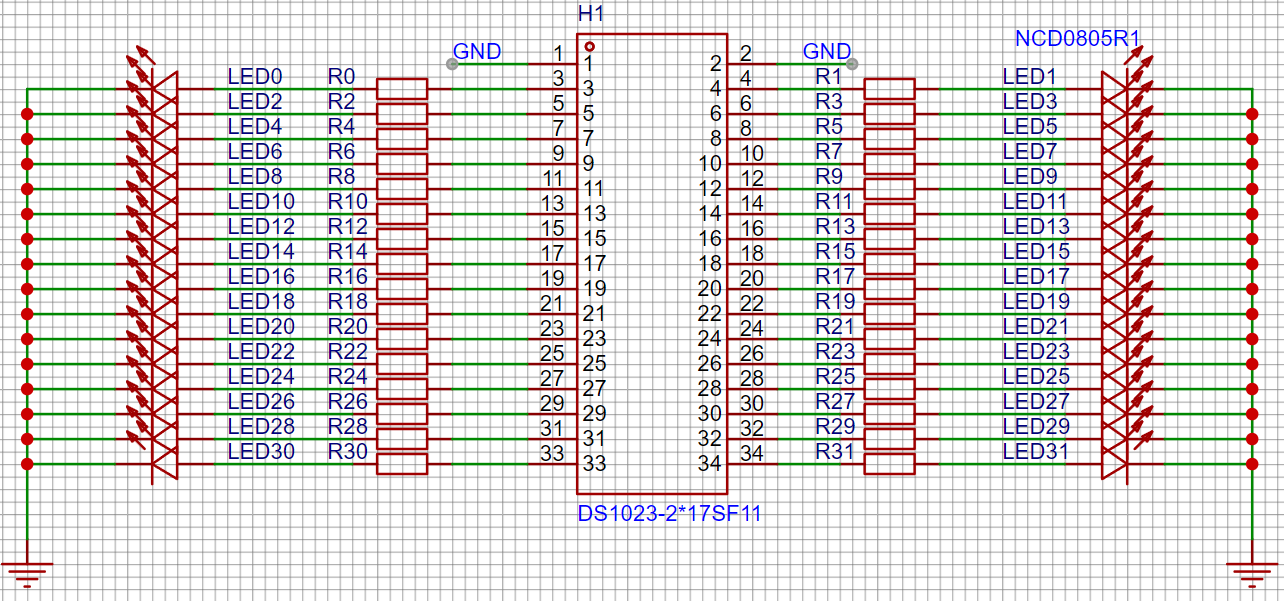

通过原理图可以得知，本试验箱的 LED 灯为高电平时点亮。

程序设计 ¶

流水灯的设计与分频器，计数器的逻辑相似，只是多了 LED 灯的点亮部分。为了实现计数器肯定需要时钟信号 sysclk，也需要一个复位信号 rstn，同时为了驱动 LED，需要 8 个 IO 口。所以模块的端口如下表所示：

为了使灯点亮 0.5s，我们应该设计一个计数器或者是分频器，先将板载 27M 高频时钟降速。在 27M 时钟下计数 0.5s，需要计数器计数 13_500_000 个数，也就是计数器从 0 开始计数到 13_499_999。所以我们定义一个寄存器 cnt，每一次时钟上升沿 cnt 就加 1，当计数到 13_499_999 时，led 的状态改变，同时 cnt 归零重新开始计数。

为了实现 8 个 led 流水的效果，我们将 0 定义为 led 灭，1 表示亮，初始状态 led = 8’b0000_0001，当经过 0.5s 后，也就是 cnt 等于 13_499_999 的时候，第一个 led 灭，第二个 led 亮起，也就是 led = 8‘b0000_0010。同理，再过 0.5s，led = 8’b0000_0100，再过 0.5s，led = 8‘b0000_1000 以此类推。

根据上面的规律我们很容易发现，led 的流水是靠 1 的移位来实现的，也就是最基本的左移 (<<) 和右移 (>>) 运算符去实现。在这里我们需要向左移位，并且每次只需要移动 1 位。模块的参考代码（waterled_top.v）如下所示：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

module waterled_top(
    input sysclk,    //27MHz system clock
    input rstn,      //active low reset
    output [7:0] led
   );
    parameter CNT_MAX = 32'd13_499_999;
    reg [7:0] led_reg;
    reg [31:0] cnt;
    //cnt 当cnt == CNT_MAX时变为0，计数0.5秒
    always @(posedge sysclk) begin
        if (!rstn)
            cnt <= 0;
        else if (cnt < CNT_MAX)
            cnt <= cnt + 1;
        else
            cnt <= 0;
    end
    //led_reg 当cnt == CNT_MAX时，左移一位。
    always @(posedge sysclk) begin
        if (!rstn)
            led_reg <= 8'b0000_0001;
        else if (led_reg == 8'b1000_0000 && cnt == CNT_MAX)//led7亮0.5s后重回led0
            led_reg <= 8'b0000_0001;
        else if (cnt == CNT_MAX) //0.5s后左移
            led_reg <= led_reg << 1;
        else
            led_reg <= led_reg;
    end
    //led
    assign led = led_reg;
endmodule

仿真验证 ¶

为上述模块编写仿真模块，参考代码（waterled_top_tb.v）如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

`timescale 1ns/1ns
module waterled_top_tb;

    reg sysclk;
    reg rstn;
    wire [7:0] led;

    // 实例化待测试模块
    waterled_top #(
        .CNT_MAX(32'd100)//为了加快仿真速度，将模块内部CNT_MAX由13_499_999变为1000
    )uut (
        .sysclk(sysclk),
        .rstn(rstn),
        .led(led)
    );
    // 产生系统时钟：周期约为 27Mhz
    initial begin
        sysclk = 0;
        forever #(500/27) sysclk = ~sysclk;
    end
    // 初始化和复位过程
    initial begin
        // 初始化
        rstn = 0;
        #100;           // 保持复位100ns
        rstn = 1;       // 释放复位
    end
endmodule

为了加速仿真，我们在仿真文件中另 CNT_MAX 的值为 100。同时为了便于仿真，可以直接点击 sim 文件夹下 hebav 文件夹中的 do.bat 文件即可利用 ModuleSim 对模块进行仿真，仿真波形如下：

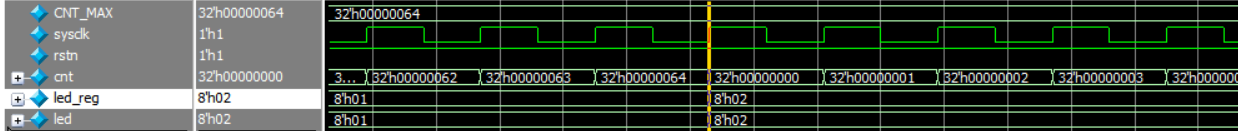

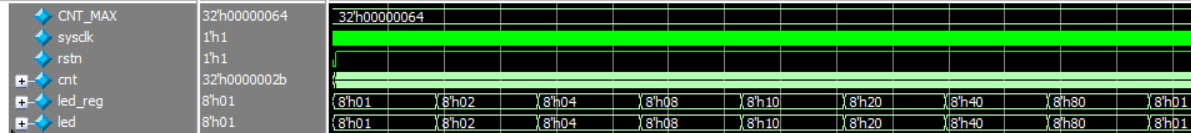

从图 3 我们可以看到，端口信号 led 的值经过一定时间之后就进行了左移，并且在图 4 中我们也可以发现，当 cnt 的值等于 CNT_MAX 的时候 led 进行左移，与我们设计的目标相符合，可以进行下一步上板验证了。

上板验证 ¶

仿真已经通过，可以进行上板验证，上板前要先进行管脚约束。端口与对应管脚如下表所示：

管脚分配可以直接编写 .fdc 文件，也可以使用 PDS 内置的工具进行分配。

完成管脚分配之后就可以生成 sbit 文件，将文件提交到网站后点击烧录，即可将 sbit 下载到实验板中，在摄像头页面即可观察到流水灯的现象。

章末总结 ¶

本次实验主要学习使用左移<<和右移>>运算符实现移位，但实际应用中也可以使用位拼接{}进行更加复杂的移位操作，各位同学可以尝试学习。
